ČZ 505 Werkstatthandbuch

Bedienung und Wartung · Neu gesetzte Ausgabe

Originalgetreues Werkstatthandbuch für ČZ 505. Detaillierte Anleitungen zu Motor, Elektrik, Fahrwerk und Wartung für eine fachgerechte Restaurierung.

69 Seiten · SKU OD-CZ505-DE

⚡ PDF: Sofort-Download 🇩🇪 Buch gedruckt in Deutschland 🔒 Sichere Zahlung 📐 Layout-getreu zum Original

Unabhängige Übersetzung eines gemeinfreien Dokuments. Markennamen dienen ausschließlich der Produktbeschreibung.

Beschreibung

Dieses Werkstatthandbuch für die ČZ 505 ist eine präzise, layout-getreue Übersetzung des historischen Originals. Es dient als unverzichtbarer Leitfaden für die fachgerechte Restaurierung und Wartung der ikonischen 175 ccm Skútr-Dreiräder. Das Handbuch deckt alle technischen Aspekte ab: Von der detaillierten Beschreibung des elektrischen Systems und der Funktionsweise des Zweitaktmotors bis hin zu praktischen Anleitungen für die Wartung von Vergaser (Jikov 2924 SD 11), Bremsen und Kupplung. Ein besonderer Fokus liegt auf der Demontage und Montage ohne Spezialwerkzeug, inklusive der Arbeit an Vorderrad, Hinterrad, Poloachsen und der Ladefläche. Neben dem Mazierplan und Hinweisen zur Dekarbonisierung enthält das Buch wertvolle Tipps zur Fehlerbehebung und zur Inbetriebnahme der 12V-Batterie. Ob Sie die Vorderradgabel überholen, den Tank demontieren oder die Kettenspannung korrekt einstellen möchten – dieses Handbuch bietet Ihnen die notwendigen technischen Daten und Schritt-für-Schritt-Anweisungen, um Ihre ČZ 505 in einem technisch einwandfreien Zustand zu erhalten. Ein Muss für jeden Besitzer und Restaurator dieses tschechoslowakischen Klassikers.

Aus dem Inhalt

Technische Daten
Beschreibung des elektrischen Systems
Wartung und Pflege
Einstellung von Bremsen und Kupplung
Vergaser Jikov 2924 SD 11
Demontage von Motor und Fahrwerk
Ausbau von Vorder- und Hinterrad
Wartung der Batterie
Dekarbonisierung
Fehlersuche und Fehlerbehebung
Funktionsweise des Zweitaktmotors

Für Restaurierung und Werkstatt

Bei der Restaurierung eines ČZ 505 entscheidet die Original-Dokumentation: Anzugswerte, Schmierstoff-Spezifikationen, Einstellmaße und Prüfabläufe stammen hier direkt aus dem Original von der US Army — nicht aus zweiter Hand. Die layout-getreue Rekonstruktion erhält alle technischen Zeichnungen und Tabellen an ihrer Originalposition, sodass Werkstatt-Referenzen aus Foren und Literatur (Seitenangaben!) weiter stimmen.

Passende 3D-gedruckte Ersatzteile für deinen Klassiker findest du in unserem Katalog — oder frag ein nicht mehr beschaffbares Teil an.

Häufige Fragen

Ist das ein Original-Handbuch?

Inhaltlich ja: Es ist die layout-getreue Rekonstruktion des historischen Original-Handbuchs (Bedienung und Wartung · Neu gesetzte Ausgabe) — alle technischen Zeichnungen, Tabellen und Werte an ihrer Originalposition. Das zugrunde liegende Dokument ist gemeinfrei; unsere Ausgabe ist eine unabhängige, sorgfältig aufbereitete Neuauflage mit Übersetzung.

In welcher Sprache ist das Buch?

Diese Ausgabe ist vollständig auf Deutsch. Fachbegriffe sind werkstattgerecht übersetzt; Teilenummern, Maße, Modellcodes und Einstellwerte bleiben exakt wie im Original.

Für welches Fahrzeug und welche Baujahre passt es?

Das Handbuch deckt den ČZ 505 ab — den genauen Geltungsbereich (Modelle, Baureihen) findest du im Untertitel und im Abschnitt „Aus dem Inhalt". Bei Unsicherheit: Schreib uns kurz über das Kontaktformular.

Was ist der Unterschied zwischen PDF und gedrucktem Buch?

Das PDF bekommst du sofort nach der Zahlung als Download-Link — ideal für Tablet und Werkstatt-Laptop. Das gedruckte Buch wird als gebundenes Exemplar in Deutschland gedruckt und dir zugeschickt. Inhaltlich sind beide identisch (69 Seiten).

Sind alle Abbildungen und Tabellen enthalten?

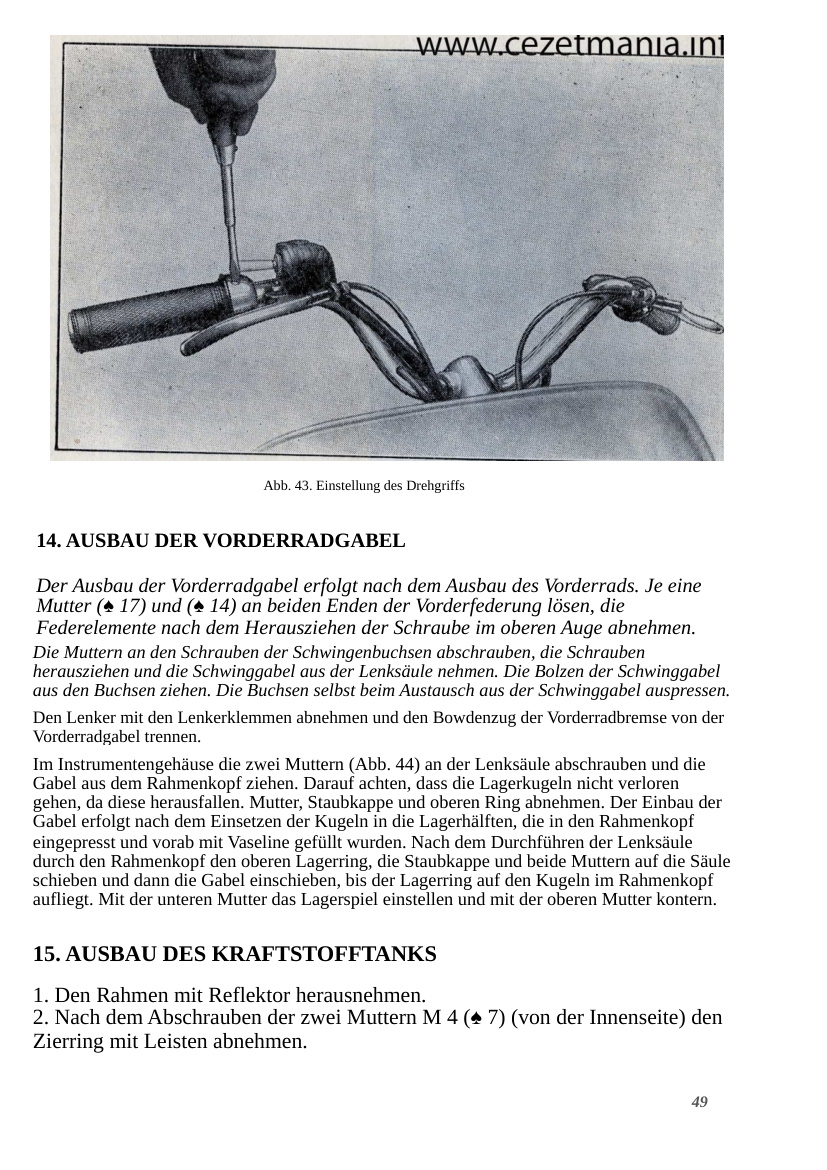

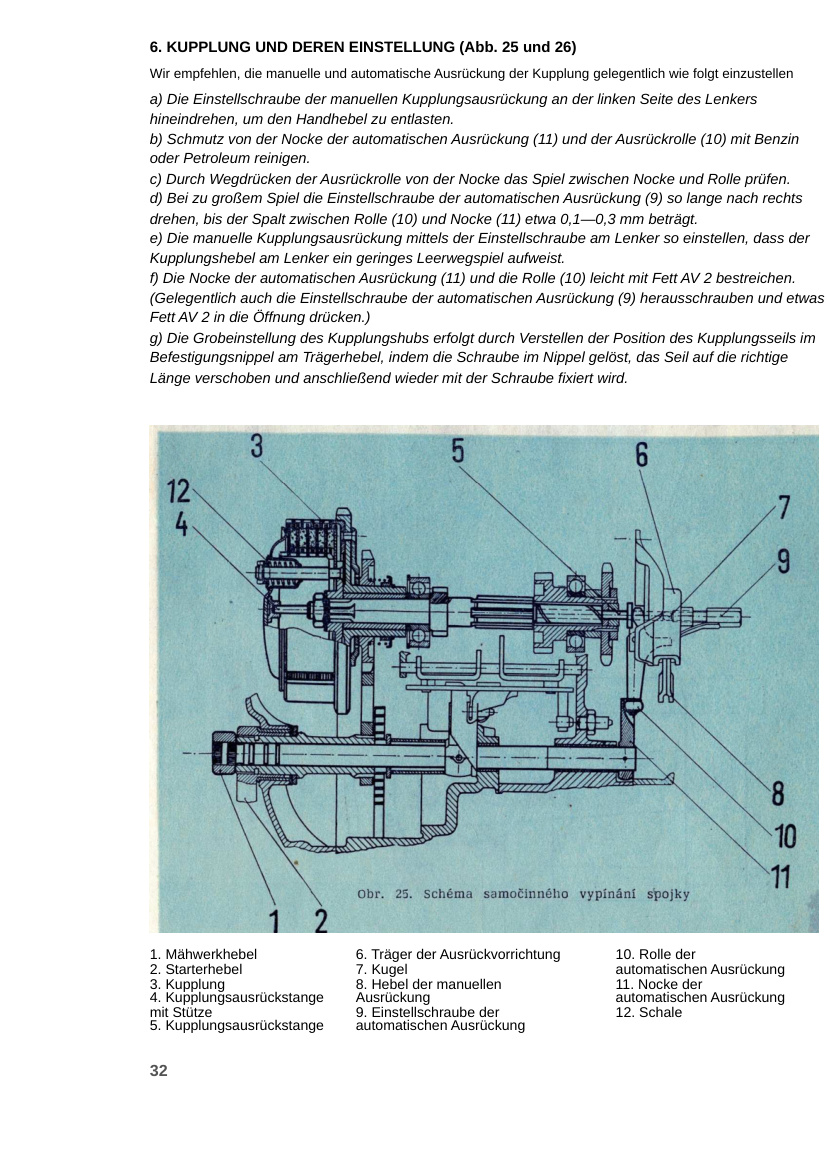

Ja — sämtliche Explosionszeichnungen, Schmierpläne und Tabellen des Originals sind enthalten, in der Galerie oben kannst du Beispielseiten in Originalqualität ansehen.
